HOME>제품소개>Pacific |
|
|
|
|
 |
|
|
|
| |
|
|
Switching Type AC Power Socure |
|
|
LSX 주소 링크
[ PDF 첨부파일 ]
고정밀 전원 품질이 중요할 때, 한국에서 오랜 기간 동안 ASXX는 그 안정성과 신뢰성을 확보하였으나 2020년을 기점으로 단종하고, 그 차기 모델인 LSX 시리즈 고성능 Switching Type의 AC 전원 공급 제품을 소개합니다. LSX 시리즈는 단독형 모델의 범위는 1500VA ~ 6kVA로 저전력을 위해 설계되었습니다. 이 AC 전원 공급 장치는 고급 PWM 프로그래밍 가능 컨트롤러를 갖추고 있으며 주파수 변환, 어려운 전력선 교란 테스트, 항공우주 규정 준수, ATE, 가전제품 및 UPS 애플리케이션에 효율적인 사용 할 수 있는 옵션입니다. 고급 기능이 필요하지 않은 일반 애플리케이션의 경우 LSX의 기본 기능 세트 M버전을 사용하여 비용절감을 할 수 있습니다.
LSX 주요기능 :
1. Power : 500VA to 6KVA One Unit
(Cabinets Max : 30KVA 이상 확장 문의)
2. AC Voltage : L-N : 0V ~ 300Vrms L-L : 0V~520Vrms
3. FREQ : 15Hz ~ 1200Hz

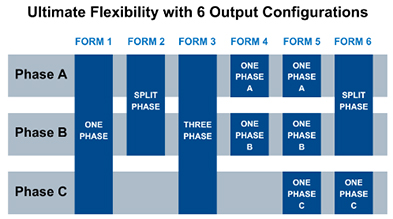

4. Output Mode : 1phase,2phase,3phase Support
5. Programmable Impedance 지원.
6. Interface : LXI Interface, Ethrrnet, GPIB, RS-232, USB, wifi, SD-Card, HDMI.
7. Power Analyzer Support : 12per phase.
8. Harmonics Waveform EDIT : 1th ~ 511th
9. Voltage peck High Waveform Support.
10. Arbitrary Wavforms : 200 include.
11. Color Touch LCD Display
12. Trams;ent Time Resolution : 200uS
13. Self - Calibration : CSC 기능 지원 - 0.03% 안정성 제공
Application Examples :
13. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13(Option) / -14 / -27p / -28 / -34
(Option EPTS)
|
|
|
|
|
Linear Type AC Power Socure |
|
|
LMX 주소 링크
[ PDF 첨부파일 ]
고정밀 전원 품질이 중요할 때, 한국에서 오랜기간 동안 AMX는 그 안정성과 신뢰성을 확보하였으나 2020년을 기점으로 단종하고, 그 차기 모델인 LMX 시리즈 고성능 Linear Type의 AC전원 공급 제품을 소개합니다. LMX시리즈 전원 공급 장치의 Linear Amp로 설계되어 가장 까다로운 AC 테스트 전원 애플리케이션에 필요한 High Crest factor, Low-distortion, high fidelity output waveforms 생성하는 능력 면에서 타의 추종을 불허합니다. 단독형 모델의 범위는 500VA ~ 6kVA입니다. 추가적인 병렬용량 확장연결은 8kVA~30kVA 범위의 시스템을 만들 수 있습니다. 단상 및 삼상 입력 모두를 모델별로 제공하고 입력 라인, 출력 전압, 역률, 온도등 가장 안 좋은 환경에서도 출력 전력 출력을 보수적으로 설계되어 용량대비 활용성과 신뢰성을 극대화 하였습니다. 기존 AMX와 호환성을 갖추고 있어 편리성과 안정성을 더욱 확장 된 기능으로 지원하는 LMX시리즈 제품입니다.
LMX 주요기능 :
1. Power : 500VA to 6KVA One Unit
(Cabinets Max : 30KVA 이상 확장 문의)
2. AC Voltage : L-N : 0V ~ 300Vrms L-L : 0V~520Vrms
3. FREQ : 15Hz ~ 5000Hz
4. Output Mode : 1phase,2phase,3phase Support
5. Programmable Impedance 지원.
6. Interface : LXI Interface, Ethrrnet, GPIB, RS-232, USB, wifi, SD-Card, HDMI.
7. Power Analyzer Support : 12per phase.
8. Harmonics Waveform EDIT : 1th ~ 511th
9. Voltage peck High Waveform Support.
10. Arbitrary Wavforms : 200 include.
11. Color Touch LCD Display
12. Trams;ent Time Resolution : 200uS
13. Self - Calibration : CSC 기능 지원 - 0.03% 안정성 제공
Application Examples :
13. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13(Option) / -14 / -27p / -28 / -34
(Option EPTS)
|
|
|
|
|
High Power REGENERATIVE AC / DC Load |
|
|
RLS 주소 링크
[ PDF 첨부파일 ]
재생 부하 시뮬레이터 - RLS 시리즈는 모든 AC 및 DC 부하 애플리케이션을 테스트하도록 설계된 프로그래밍 가능한 AC 및 DC 전자 부하입니다. 4사분면 부하는 여러 AC 및 DC 에뮬레이션 모드와 단일, 분할 및 3상 작동의 유연한 구성, 정상 상태 또는 과도 실행을 갖추고 있습니다.
RLS 주요기능 :
1. Power : 6KVA to 21KVA One Unit
(Cabinets Max : 252KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 350Vrms L-L : 0V~606Vrms
2.DC Voltage : : ±0V ~ ±500Vdc
3.FREQ : DC,15Hz ~ 1200Hz
4.Output Mode : 1,2,3phase Support
AC or DC
5 프로그램 임피던스 지원.
6. 2-in-1 Regenerative Grid Simulator AC/DC Power Source
(AC Grid, Bi-directional DC Power, AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real-time Support
8. IEC TEST : IEC61000-4-13(Option)
Application Examples :
9. EV Charger Load Testing, On Board Chargers (OBC), Wallboxes,
V2G, V2H, V2X, and EV Charging Cables.

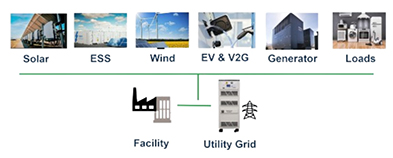

10. Solar PV/Grid-Tied Inverters, Smart-Grid Simulation.
11. Energy Storage Systems (ESS), Home ESS.
12. EV Battery Discharge Testing.
13. UPS Products and PDUs AC Load Testing.
14. Aerospace Power and Converter Testing.
15. Utility Power Quality and Grid Usage.
|
|
|
|
|
REGENERATIVE Grid Simulator and Load AC / DC Power Socure and Load |
|
|
RGS 주소 링크
[ PDF 첨부파일 ]

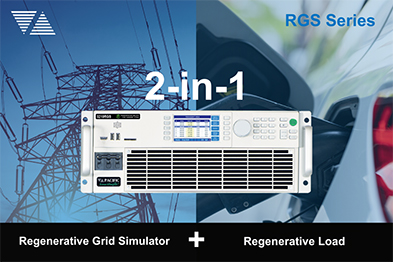

재생 그리드 시뮬레이터 RGS 시리즈는 차세대 '2-in-1' 그리드 시뮬레이터이자 옵션인 4사분면 부하로, 모든 그리드 연결 애플리케이션의 테스트 및 검증을 위해 설계되었습니다. 거의 모든 그리드 조건을 에뮬레이션하고 IEEE 1547, UL 1741, IEC 61000-3, IEC 61000-4 등과 같은 글로벌 규제 준수 표준에 따라 테스트합니다. RLS 그리드 시뮬레이터는 AC 제품 성능을 검증할 수 있는 반면 옵션인 AC DC 부하는 완전한 솔루션을 위한 모든 유도성, 용량성 또는 저항성 부하를 시뮬레이션하는 데 이상적입니다.
RGS 주요기능 :
1. Power : 12KVA to 21KVA One Unit
(Cabinets Max : 252KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 350Vrms L-L : 0V~606Vrms
2.DC Voltage : : ±0V ~ ±500Vdc
3.FREQ : DC,15Hz ~ 200Hz
4.Output Mode : 1,2,3phase Support
AC, DC, (AC+DC, DC+AC : Option)
5 프로그램 임피던스 지원.
6. 2-in-1 Regenerative Grid Simulator AC/DC Power Source
(AC Load, DC Load(Option "L"), AC Grid, Bi-directional DC Power,
AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real - time Support
Application Examples :
8. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13(Option) / -14 / -17 / -27 / -28 / -29 / -34 (Option EPTS)
Semi-F47-0706 (Option)
IEC1547.1 : 2020, (Option)
KS C 9610-4-11, 4-29
UL-2231-Section 24.1 Capacitor switching Test Support
9. Battery Noise Test Support.
10. EV Charging, On Board Chargers (OBC), V2G, V2H and V2X
11. Solar PV/Grid-Tied Inverters, Smart-Grid Simulation
12. Energy Storage Systems (ESS), Home ESS
13. EMC Compliance Testing
14. UPS Products and PDUs
|
|
|
|
|
ALL-IN-ONE REGENERATIVE AC / DC Power Socure |
|
|
AGX 주소 링크
[ PDF 첨부파일 ]
AGX시리즈는 REGENERATIVE AC / DC Power Socure and Load All-in-a 제품입니다.
혁신적인 기술과 스마트한 사이즈, 최신의 기술혁신으로 만들어진 전원 공급기로 고객이 쉽게 사용할 수 있도록 설계 하였습니다. 손쉽게 사용 할 수 있는 UI와 세계최고의 전기 안전 보환 기능도 장착되어 고객이 안심하고 사용 할 수 있도록 40여년의 기술적 토대로 설계 되어있습니다.
AGX 주요기능 :
1. Power : 6KVA to 21KVA One Unit
(Cabinets Max : 252KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 350Vrms L-L : 0V~606Vrms
2.DC Voltage : : ±0V ~ ±500Vdc
3.FREQ : DC,15Hz ~ 1200Hz (Ext : 1Hz ~ 3000Hz)
4.Output Mode : 1,2,3phase Support
AC, DC, AC+DC, DC+AC
5 프로그램 임피던스 지원.
6. All-in-1 Regenerative AC/DC Power Source
(AC Load, DC Load(Option "L"), AC Grid, Bi-directional DC Power,
AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real-time Support
Application Examples :
8. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13(Option) / -14 / -17 / -27 / -28 / -29 / -34 (Option EPTS)

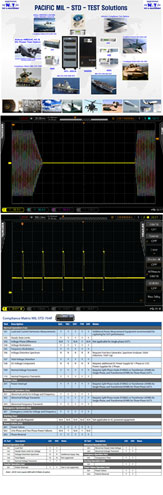

Mil-STD-Test (1399-300B, 704F, DO-160G, Etc), Semi-F47-0706 (Option)
IEC1547.1 : 2020, (Option)
KS C 9610-4-11, 4-29
UL-2231-Section 24.1 Capacitor switching Test Support
9. Battery Noise Test Support.
10. EV Charging, On Board Chargers (OBC), V2G, V2H and V2X
11. Solar PV/Grid-Tied Inverters, Smart-Grid Simulation
12. Energy Storage Systems (ESS), Home ESS
13. EMC Compliance Testing
14. Aerospace & Defense Power and Compliance Testing
|
|
|
|
|
High Power REGENERATIVE AC / DC Load |
|
|
ELZ 주소 링크
[ PDF 첨부파일 ]

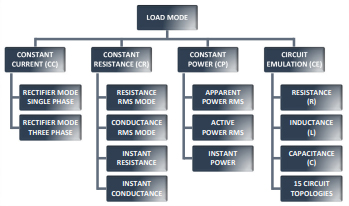

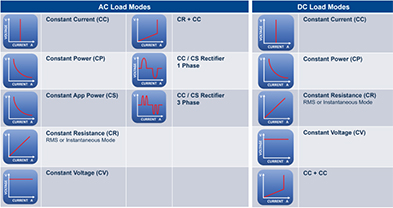

ELZ 시리즈는 옵션 PHIL 인터페이스 기능이 있는 재생 전자 부하입니다. 이 강력한 부하는 모든 선형 또는 비선형 AC 또는 DC 부하를 시뮬레이션하도록 설계되었습니다. ELZ 시리즈의 높은 전력 밀도는 단일 캐비닛에서 30kVA/kW에서 최대 55kVA/kW를 지원하고 최대 440kVA/kW까지 확장 할 수 있습니다.
ELZ 주요기능 :
1. Power : 30KVA, 45KVA, 55KVA One Unit
(Max : 440KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 440Vrms L-L : 0V~762Vrms
2.DC Voltage : : ±0V ~ ±650Vdc
3.FREQ : DC, 15Hz ~ 1000Hz
4.Output Mode : 1,2,3phase Support

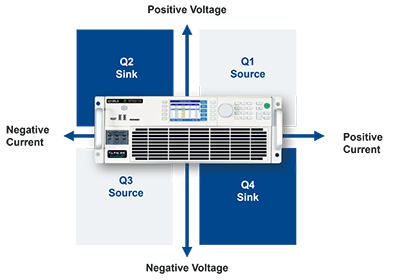

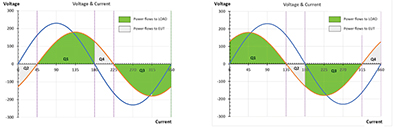

4-Quadrant AC / DC Load
5. 프로그램 임피던스 지원.
6. (AC Load, DC Load(Option "L"),
AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real-time Support
8. HIL Test Support. (Option)
9. ISO13849-1 Safety performance Level Test Support
10. IEC61000-4-13 Inter-harmonics (Option)
Application Examples :
11. EV Charging, On Board Chargers(OBC), Wallboxes,
V2G,V2H,V2X, and EV Charging Cables.
12. Solar PV/Grid-Tled Inverters, Closed Loop PHIL
Micro-Grid Simulation,
13. Energy Storage Systems (ESS), Home ESS
14. EV Battery Discharge Testing

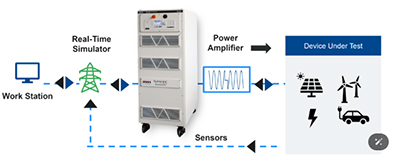

15. Power Hardware in the Loop (PHIL) Simulations
16. Aerospace Power and Converter Testing
17. Utility Power Quality and Grid Usage
18. Inrush Current Control.
|
|
|
|
|
REGENERATIVE Grid Simulator and Load AC / DC Power Socure and Load |
|
|
GSZ 주소 링크
[ PDF 첨부파일 ]
GSZ 시리즈는 옵션 부하 및 PHIL 인터페이스 기능이 있는 재생 그리드 시뮬레이터입니다.
이 포괄적인 그리드 시뮬레이터는 모든 그리드 연결 애플리케이션의 테스트 및 검증을 위해 설계되었습니다. 모든 그리드 조건을 시뮬레이션하고 IEEE 1547, UL 1741, IEC 61000-3, IEC 61000-4 등과 같은 글로벌 규제 준수 표준에 따라 테스트합니다. GSZ 시리즈의 높은 전력 밀도는 단일 캐비닛에서 30kVA/kW에서 최대 55kVA/kW를 제공하며 최대 440kVA/kW까지 확장 할 수 있습니다.
GSZ 주요기능 :
1. Power : 30KVA, 45KVA, 55KVA One Unit (Max : 440KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 440Vrms L-L : 0V~762Vrms
2.DC Voltage : : ±0V ~ ±650Vdc
3.FREQ : DC, 15Hz ~ 200Hz
4.Output Mode : 1,2,3phase Support
4-Quadrant AC, DC, (AC+DC, DC+AC : Option)
5 프로그램 임피던스 지원.
6. 3-in-1 Grid Simulator
(AC Load, DC Load(Option "L"), AC Grid, Bi-directional DC Power,
AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real-time Support
Application Examples :
8. HIL Test Support. (Option)
9. ISO13849-1 Safety performance Level Test Support
10. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13 (Standard) / -14 / -17 / -27 / -28 / -29 / -34
(Option EPTS)
Mil-STD-Test, Semi-F47-0706 (Option)
IEC1547.1 : 2020, (Option)
11. EV Charging, On Board Chargers(OBC), Wallboxes,
V2G,V2H,V2X, and EV Charging Cables.
12. Solar PV/Grid-Tled Inverters, Closed Loop PHIL Micro-Grid
Simulation,
13. Energy Storage Systems (ESS), Home ESS
14. Renewable Energy Smart-Grid Simulation
15. EMC Compliance Testing
|
|
|
|
|
ALL-IN-ONE REGENERATIVE AC / DC Power Socure |
|
|
AZX 주소 링크
[ PDF 첨부파일 ]
AZX시리즈는 REGENERATIVE AC / DC Power Socure and Load입니다.
혁신적인 기술과 스마트한 사이즈, 최신의 기술혁신으로 만들어진 전원 공급기로 고객이 쉽게 사용할 수 있도록 설계 하였습니다. 손쉽게 사용 할 수 있는 UI와 세계최고의 전기 안전 보환 기능도 장착되어 고객이 안심하고 사용 할 수 있도록 40여년의 기술적 토대로 설계 되어있습니다.
AZX 주요기능 :
1. Power : 30KVA, 45KVA, 55KVA One Unit
(Max : 440KVA/Watt 이상 확장 문의)
1.AC Voltage : L-N : 0V ~ 440Vrms L-L : 0V~762Vrms
2.DC Voltage : : ±0V ~ ±650Vdc
3.FREQ : DC, 15Hz ~ 1200Hz (Ext : 1Hz ~ 3000Hz)
4.Output Mode : 1,2,3phase Support
AC, DC, AC+DC, DC+AC
5. 프로그램 임피던스 지원.
6. 3-in-1 Grid Simulator
(AC Load, DC Load(Option "L"), AC Grid, Bi-directional DC Power,
AC Current Socure, DC Current Socure)
7. Independent Output Mode (Option "W")
Real-Time AC Input Power, DC Output Load Real - time Support
8. HIL Test Support. (Option).
9. ISO13849-1 Safety performance Level Test Support
Application Examples :
10. IEC TEST : IEC61000-3-2 / 3-3 / 3-11 / 3-12 (Option ECTS2)
IEC61000-4-11 / -13(Option) / -14 / -17 / -27 / -28 / -29 / -34
(Option EPTS)
Mil-STD-Test, Semi-F47-0706 (Option)
IEC1547.1 : 2020, (Option)
UL-2231-Section 24.1 Capacitor switching Test Support
11. Battery Noise Test Support.
12. LXI Interface Standard Support.
13. Slow and fast electric vehicle charger TEST
14. Current Socure Mode
15. EMC Compliance Testing
|
|
|
 |
|

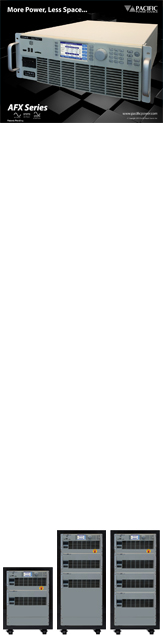

Switching Type AC and DC 전원공급기-AFX |
|
|
Switching Type AC and DC 전원공급기 -AFX 주소 링크
[ PDF 첨부파일 ]
AFX시리즈는 6KVA에서 180KVA까지 용량증설을 제공할 수 있는 최고 성능의 Switching AC+DC Power Sources이다.
또한 아래와 같은 기능을 제공하며, 혁신적인 스마트한 싸이즈와 최신의 고객이 쉽게 사용할 수 있는 UI와 세계최고의 전기안전 보환 기능도 장착되어 고객이 안심하고 사용 할 수 있도록
설계되어있다.
AFX 주요기능:
1.Voltage : AC : L-N : 0V ~ 300Vrms L-L : 0V~520Vrms /
DC : ±0V ~ ±425V FREQ : 15Hz ~ 1200Hz(Ext : 1Hz ~ 3000Hz)
2.15KVA 용량에 높이 4U-Small Size(176mm)의
High Power 6KVA ~ 180KVA 지원
3. INPUT Over Voltage Unit Damage “Protection”
4. AFX Output with Connect DUT 연결 후 +Apk / -Apk Limit Setting
AFX Damage “Protection
5. AFX Output 지원 : Only AC / Only +DC,-DC / AC + DC 동시
Output / DC+AC 동시 Output
6. LED Color Touch Screen Display
7. Afx Interface : USB / RS232 / LAN / LXI (PC무선 Control /
스마트폰(Android / ISO All Support) Win7,8,10 Support) 고객의 제품
사용 시 시공간 제약이 없음
8. Power Auto Range : Voltage Range에 따라 전류 범위가
기존 장비보다 더 많이 지원됨
9. Power Limit 기능으로 Motor TEST시 유용하게 사용가능.
10. NEMKO 인증 : CSA / CE 60601-1 이증 획득
11. AFX 장시간 미 사용시 Standby Mode로 전환 전력세이빙 기능 추가
12. 전원 열악환경시험 / 순시정전 TEST / 임의 노이즈 발생지원.
13. IEC61000-3-2 / -3 / -11 / -12 및
IEC61000-4-11 / -13 / -17 / -29 / -34
Full Compliance TEST Support
14. MIL-STD-704 and DO160G….etc
|
|
|
|
|
Switching Type AC 전원공급기-ADF |
|
|
Switching Type AC 전원공급기-ADF 주소링크
[ PDF 첨부파일 ]
ADF시리즈는 15KVA에서 90KVA까지 용량 증설을 제공할 수 있는
최고 성능의 Switching AC Power Sources이다.
또한 아래와 같은 기능을 제공하며, 혁신적인 스마트한 싸이즈와 최신의
고객이 쉽게 사용할 수 있는 UI와 세계최고의 전기 안전 보환 기능도
장착되어 고객이 안심하고 사용 할 수 있도록 설계되어있다.
- AFX주요기능:
1. Voltage: AC : L-N 0V ~ 300Vrms L-L : 0V ~ 520Vrms/
45Hz ~ 500Hz (Option : 15Hz ~1200Hz)
2. 15KVA 용량에 높이 4U-Small Size(176mm)의
High Power 15KVA ~ 90KVA 지원
3. INPUT Over Voltage Unit Damage "Protection"
4. ADF Output with Connect DUT 연결 후 +Apk / -Apk Limit Setting
ADF Damage "Protection"

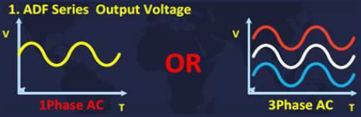

5. AFX Output 지원 : Only AC 1Phase/3phase Model로 나누어 구성됨
6. LED color Touch Screen Display
7. ADF Interface : USB/RS232/LAN/LXI
(PC무선 Control, GPIB, Analog I/O port )
스마트폰(Android / ISO All Support) 고객의 제품
사용 시 시공간 제약이 없음
8. Power Auto Range : Voltage Range에 따라 전류 범위가
기존 장비보다 더 많이 지원됨
9. Power Limit 기능으로 Moter TEST시 유용하게 사용가능
10. NEMKO 인증 : CSA / CE 60601-1 이증 획득
11. ADF 장시간 미 사용시 Standby Mode로 전환 전력세이빙 기능 추가
12. 전원 열악환경시험 / 순시정전 TEST / 임의 노이즈 발생지원.
13. IEC61000-3-2 / -3 / -11 / -12
|
|
 |
|
Linear Type 전원공급기-AMX |
|
|
Linear Type 전원공급기-AMX 주소 링크
AMX씨리즈는 500VA에서 12KVA까지 제공할 수 있는 최고 성능의 Linear AC power sources 이다.
또한 옵션 M5283을 추가시 30KVA까지 가능하며, 단상 삼상 두 가지 다 가능하다. AMX의 최고 장점은 초저소음 설계와 쉬운설치, 작은 크기에 최대출력, 엔지니어에게 사용하기 쉬운 동작방법이다. 예외적으로 4~6:1의 Crest Factor와 적은 노이즈의 좋은 power를 제공할 수 있는 최고의 전원공급기이다.
IEEE-488.2 or RS-232C with SCPI 호완성
LabVIEW for Windows®/LabWindows® 드라이버
Harmonic Synthesis에 의한 파형 생성
그래픽 분석(Voltage and Current)
Harmonic 분석(Voltage and Current)
RMS and Peak Values 측정가능
항시 자가 보정(continues self compensation)
6:1 Peak Current Capability
낮은 임피던스 EN61000-3-2, 3 테스트 가능
단상, 삼상 변환 가능
주파수 20-5000 Hz까지 전력 폭
|
|
|
 |
|
Switching Type 전원 공급기-ASX |
|
|
Switching Type 전원 공급기-ASX 주소링크
ASX씨리즈는 500VA에서6KVA까지 제공할 수 있는 최고 성능의
Switching AC power sources 이다.
또한 신제품 출시 시 12KVA까지 가능하며, 단상 삼상 두 가지 다
가능하다. 또한 간단한 적용으로 수동으로 주파수 변환을 통한
하모닉 테스트와 정교한 프로그램을 통한 과도전류 시뮬레이션이
가능하다.
22유형의 파형 제공- 임의 파형 generater
15 to 1,200 Hz Operation - 5,000 Hz Bandwidth
정확한 True-RMS 측정of volts, amps, power
RS-232 Interface with SCPI 호완가능
단상, 삼상 Switch 가능
99 개의 프로그램 저장 가능
LabVIEW for Windows®/LabWindows® 드라이버
Harmonic Synthesis의한 파형 생성
Harmonic Analysis (Voltage and Current)
항시 자가 보정 (CSC)
정밀한 전압 프로그래밍- 0.05% 항시 자가 보정시
Programmable Output Impedance
Power Levels from 1.5 kVA to 12 kVA
|
|
|
 |
|
ACX-SERIES |
|
|
ACX-SERIES 주소링크
1000VA ~ 1800VA 단상전용
Low Cost Programmable AC Power Supply
Frequency : 15Hz ~ 1200Hz
THD Distortion : 0.25%
Voltage Range 0~150Vrms / 0~300Vrms
Accuracy : 0.05%
MIL-STD-704F / DO-160G TEST 지원
|
|
|
 |
|
ADX-SERICE |
|
|
ADX - SERIES 주소링크
1000VA ~ 1500VA 단상전용
Low Cost Programmable AC Power Supply
Frequency : 15Hz ~ 600Hz
THD Distortion : 0.25%
Voltage Range 0~150Vrms / 0~300Vrms
Accuracy : 0.05%
|
|
 |
|
MS-SERIES |
|
|
MS-SERIES 주소링크
주파수변환기
MS-Series는 Switching Type으로
큰용량을 필요로 하는 산업체 또는
군용 전원공급기로써
가격이 저렴하고, 최대 625KVA까지 제공한다.
주파수를 USER에 맞게 변환하여 사용가능하다.
|
|
|
 |
|
G-SERIES |
|
|
G-SERIES 주소링크
G-Series는 Linear Type전원공급기로써
한 controller에 2KVA씩 증설하여 최대
90KVA까지 사용가능한 주파수 변환 전원공급기
이다. 각종 원하는 파형을 program 하여 사용
가능하다.
6 to 90kVA & 45 to 5000Hz
One Phase/Three Phase
Switch Selectable AC Power
Programmable AC test power, 45 to 5000 Hz
Power line susceptibility tests: spike, sag, surge
Flexible, expandable lab power
Precision frequency conversion
High reliability UPS
|
|
| |
|
|
|
IEC 61000-4 AC Immunity Testing(IEC AC Option) |
|
|
IEC 61000-4 AC Immunity Testing(IEC AC Option) 주소링크
국제전기기술 위원회(IEC)는 테스트 방법과 수준,
통과/ 탈락 기준을 서술한 규격화된 기준을 제시하였다.
이러한 몇 가지 테스트 기준들은 일반적으로 저전압 네트워크에서
발견되는 교류 전압 편차에 대한 내성을 요구한다.
이러한 내성 기준은 IEC 61000-4-nn이라고 이름 붙여졌다.
이 IEC 61000-4 기준은 품목별 기준이 아니라 총체적인 것이며
CE
mark에서
요구하는 것과 호환하기 위해 많은 상품 범주에 적용될 수 있다
IEC 61000-4-11
Voltage dips, short interruptions and voltage variation immnunity
at tests for equipment with main current less than 16A per phase
IEC61000-4-13
Harmonics and inter harmonics including mains signaling
at AC power port, low frequency immunity tests
IEC61000-4-14
Voltage fluctuation immunity test
IEC61000-4-27
Unbalance, immunity test for equipment with input current
not exceeding 16 A per phase
IEC61000-4-28
Variation of power frequency, immunity test for equipment with
input current not exceeding 16 A per phase
IEC61000-4-34
Voltage dips, short interruptions and voltage variations immunity
tests for equipment
|
|
|
 |
|
Avioncs and MIL-STD TEST System |
|
|
Avioncs and MIL-STD TEST System 링크
미군 RCTA 군사자문위원회에 TEST 장비로 사용할 수 있도록 설계되어
있으며, 항공기 관련 TEST 규격 및 헬기 규격 TEST
/ Mil-STD-704시리즈 / DO160G, Section16 군함
MIL-STD - 1399-300관련하여 TEST를 지원하고 있다.
Avallable Test Standards :
1. Airbus ABD0100.1.8 (A380)
2. Airbus ABD0100.1.8.1 (A350)
3. Airbus AMD24C (A400M)
4. Boeing 787B3-0147 (787)
5. RTCA / DO160 (Section 16)
6. MIL-STD-704A, F
7. MIL-STD- 1399-300
|
|
|
|
|
M6204 IEC Flicker Impedance |
|
|
M6204 IEC Flicker Impedance 주소링크
IEC 61000-3.3 Flicke를 시험하기 위한
단상/삼상용 Impedance Box이다.
삼상으로는 0.24 + j0.15 ohm/각상
그리고 단상으로는 0.40 + j0.25 ohm이다.
본 Impedance Box는 12KVA, 삼상, 단상 16Arms/Phase 까지
시험 가능하며 기존 Pacific사의 linear Type의
AMX Series P/S와 같이 사용된다.
|
|
|
|
|
|
|
